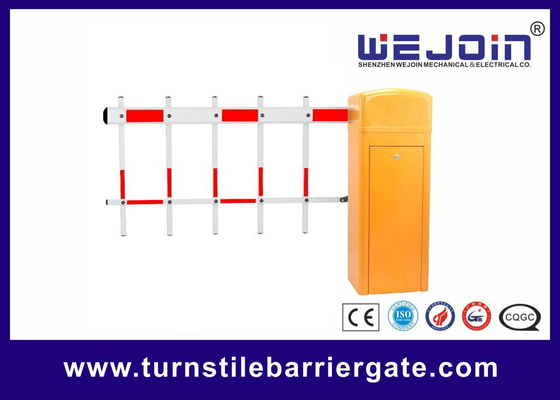

100-265V AC Yüksek Kaliteli Konut Alanı Erişim Kontrolü 4.5m Çit Kol Bariyer Kapısı
Park Engelli Kapısı Teknik Verileri
Model: WJDZ04VF (1,5 - 6 saniye ayarlanabilir hız)
Hız: 1,5 - 6 saniye.
Boom tipi: Düz, 90° Katlanmalı, 180° Katlanmalı, 2 Çit, 3 Çit
Maksimum Boom Uzunluğu: 3 - 6m, 5m, 4m, 4.5m, 4m
Ev boyutu: 336*325*1030MM, 335*285*920MM
Giriş Voltajı: AC100 - 265V
Frekans: 50/60HZ
Motor Voltajı: DC24V
Koruma sınıflandırması: IP54
Çalışma sıcaklığı: -30°C ~ +70°C
MTBF: 4000000 kere
Trafik akışı uygulaması: 3000 kez/24 saat
En fazla motor gücü: 180W
En yüksek motor hızı: 500 r/min
En fazla tork: 260N.m
Bariyer Kapısı Yay Seçim Tablosu
|
Boom Tipi
|
Boom Uzunluğu
(Meter: M)
|
Bahçe çapı
Φ (mm)
|
Kaynak miktarı
(parçalar)
|
|
Lastiksiz Düz Boom
|
6≥L≥5.8
|
3.8
|
5
|
|
5.7≥L>5
|
3.8
|
4
|
|
5≥L≥3.8
|
3.8
|
3
|
|
3.7≥L≥2.8
|
3.8
|
2
|
|
Kauçuklu Düz Boom
|
6≥L≥5.5
|
3.8
|
5
|
|
5.4≥L≥4.8
|
3.8
|
4
|
|
4.7≥L≥3.8
|
3.8
|
3
|
|
3.7≥L≥2.8
|
3.8
|
2
|
Garanti ve Servis Ürünleri
1Bir yıllık garanti süresi içinde bileşen parçalar için ücretsiz servis sunulur.
2Hayat boyu hizmet ve buna göre ücret.
3Teknik sorular desteklenir.
4Aşağıdaki konular ve durumlar ücretsiz hizmetin kapsamına dahil değildir:
4.1Kullanıcı talimatları takip etmez ve ürüne herhangi bir hasar verir.
4.2Güç kaynağı sabit değil, izin verilen voltaj aralığını aşıyor veya güvenlik elektrik kullanma standardına uymuyor.
4.3Kullanıcı ürünü yanlış şekilde yükler veya kullanır, ürünün görünümüne zarar verir.
4.4Doğal afet ürüne hasar verir.
4.5Garanti süresi bitti.
4.6Hizmet malzemeleri sözümüzden çıkmış.
Çit dalgası montajı
Adım 1. M12 * 70mm altıgen vida 2pcs ile yumru tutucu baskı tahtası yumru sabitleyin.
Adım 2. El ile tahta basın, sonra dikey olarak dalga kaldırın ve dalga tutucu üzerinde yükleyin. sırayla vida üzerinde düz yıkayıcı, yay yıkayıcı, ve M12 fındık yükleyin,Ve vidaları bir anahtarla düzelt..
Adım 3. Bağlantı biriminin yatağını koni eksenine vida ile bariyer üzerine sabitleyin.
Adım 4. Bağlantı ünitesine alt çit sabitleyin, sonra ünitenin 2pcs vida serbest bırakın ve çitin yere dik olması için ayarlayın.
