1800kg sürgülü otomatik kapı için ağır ac motor dişli raf
Ürün profili

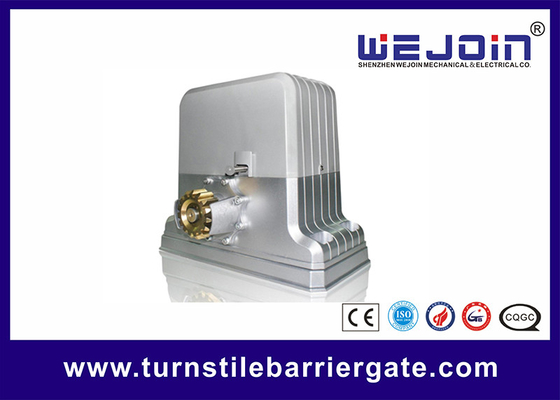

Bu, motoru daha insancıl kılan yepyeni tasarımı, yepyeni debriyaj yapısı, modaya uygun dış tasarımı ve yepyeni kontrol tekniği ile geleneksel bir kayar kapı operatörüdür.
Ayrıca, entegre elektromekanik tasarım ve aerodinamik görünüm, ürünümüzün daha şık ve zarif görünmesini de sağlar.
Motor tabanı ve kurulumu
1. Motor tabanı montajı: taban tepsisinin montaj konumunu motorun boyutuna ve dişli rafının montaj konumunun yüksekliğine göre ayarlayın. Ardından cıvataları ileri doğru yerleştirin veya tabanı çimento temeline gömmek için genleşme cıvatalarını kullanın.

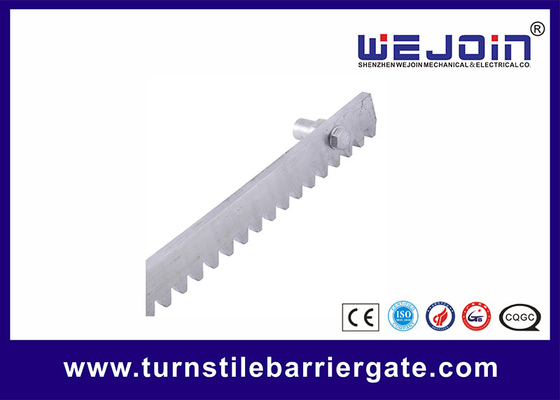

2. Dişli rafı önceden takılmışsa, motoru tabanına sabitleyin ve debriyaj anahtarı kapalı durumdayken debriyajı çevirin, ardından motor takımının dişlisini doğrudan dişli rafına, ardından tabanın konumuna getirin ayarlanabilir. Motoru çıkarın ve tabanı sabitleyin.
Motor kurulum
1. Motoru tabana yerleştirin, altıgen vidalarla motoru sabitleyin.
2. Dış kabuktaki dört vidayı gevşetin ve kabuğu çıkarın. Kabloyu elektrik şemasına göre bağlayın. Hata ayıkladıktan sonra, kabuğu takın ve cıvatalarla sabitleyin.
Modor Verileri
model | WJKMP202 | |
Voltaj | 220V ±% 10 | 110V ±% 10 |
Sıklık | 50HZ | 60HZ |
şimdiki | 2,7A | 5.8A |
Motor gerilimi | AC220V / 110V | |
kondansatör | 20 μf | 60 μf + 14μf |
Çıkış gücü | 350W | |
Emilen güç | 594W | 638W |
dönme momenti | 35nm | |
Mod numarası | M = 4 | |
Motor hızı | 1350rpm | 1620rpm |
Azaltma oranı | 23: 1 | |
Dişli hızı | 58.5rpm | 70.2rpm |
Seyahat hızı | 11m / dakika | 13.2m / dakika |
Çalışma sıcaklığı | -40 ° C∼ +55 ° C | |
Aşırı yük koruma sıcaklığı | 130 ° C | |
Motor yapımı tekniği | Alüminyum alaşımlı döküm | |
Manuel Yayın | Evet | |
Ürün ağırlığı (yaklaşık) | 10.19kg | 10.25kg |
Kapının ağırlığı | 1800kg | |
